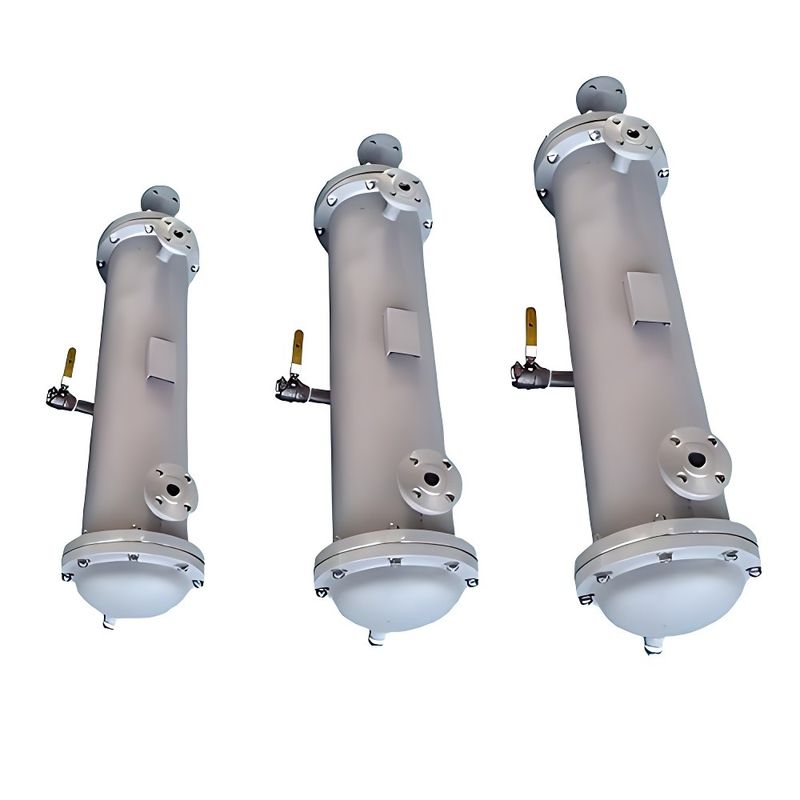

شیل فولاد ضد زنگ قابل تنظیم و مبادله گرما لوله 159-500mm Dia

مبادلات گرما از فولاد ضد زنگ

مبادلات گرما شیل و لوله به طور گسترده ای در صنایع شیمیایی، داروسازی، مواد غذایی و نوشیدنی، تولید الکل، یخچال، مدنی و سایر فرآیندهای استفاده می شود.ورق لوله، لوله مبادله گرما، سر، بافل، و غیره مواد مورد نیاز می تواند از فولاد کربن معمولی، مس یا فولاد ضد زنگ ساخته شود.یک مایع از لوله اتصال سر وارد می شود، در لوله جریان دارد و از لوله خروجی در انتهای دیگر سر خارج می شود. این به سمت لوله نامیده می شود؛مایع دیگر از لوله پوسته وارد می شود و از لوله دیگری در پوسته خارج می شود.این به نام شیل طرف شیل و مبادله گرما لوله است.

طبقه بندی محصول و ویژگی های آن

مبادله گرما لوله ثابت
ساختار مبادله گرما صفحه لوله ثابت نسبتا ساده، جمع و جور و ارزان است، اما خارج از لوله نمی تواند به صورت مکانیکی تمیز شود.
بسته لوله مبدل گرما صفحه لوله ثابت به صفحه لوله متصل است که به دو سر پوسته جوش داده شده و به پوشش بالایی متصل است.پوشش بالا و پوسته مجهز به لوله های ورودی و خروجی مایع استمعمولا، یک سری از باز کننده های عمودی به بسته لوله در خارج از لوله نصب می شوند. در همان زمان، اتصال بین لوله و ورق لوله و پوسته سخت است،و داخل و خارج از لوله دو مایع با دماهای مختلف هستندبنابراین، هنگامی که تفاوت دمایی بین دیواره لوله و دیواره پوسته بزرگ است، به دلیل گسترش حرارتی متفاوت از هر دو، یک استرس تفاوت دمایی بزرگ تولید می شود،به طوری که لوله خم می شود یا لوله از ورق لوله گشوده می شودبرای غلبه بر استرس تفاوت دما، باید یک دستگاه جبران تفاوت دما فراهم شود.زمانی که تفاوت دما بین دیواره لوله و دیواره پوسته بیش از 60°C باشد، به دلایل ایمنی، مبدل گرما باید یک دستگاه جبران تفاوت دمایی داشته باشد.دستگاه تعویض (مفاصل انبساط) فقط می تواند زمانی استفاده شود که تفاوت دمای بین دیواره پوسته و دیواره لوله کمتر از 60 ~ 70 °C باشد و فشار مایع در طرف پوسته بالا نباشد.به طور کلی، هنگامی که فشار سمت پوسته بیش از 0.6mpa، حلقه جبران بیش از حد ضخیم و دشوار به گسترش و انقباض و از دست می دهد عملکرد جبران تفاوت دما،پس بايد ساختار هاي ديگه اي را در نظر بگيريم.

مبادله گرما سر شناور

یک ورق لوله از مبادله گرما با یک فلنج به پوسته متصل است و ورق لوله دیگر به پوسته متصل نیست.به طوری که لوله می تواند گسترش و انقباض آزادانه زمانی که گرم یا خنک، اما یک پوشش بالا به این ورق لوله متصل شده است، به نام "سر شناور"، بنابراین این مبادله گرما یک مبادله گرما سر شناور نامیده می شود. مزایای آن عبارتند از:بسته لوله را می توان برای تمیز کردن بیرون کشید: گسترش بسته لوله بدون تغییر باقی می ماند و توسط پوسته محدود می شود، بنابراین هنگامی که تفاوت دمایی بین دو رسانه مبادله گرما بزرگ است،هیچ فشار دما تفاوت به دلیل گسترش حرارتی متفاوت از بسته لوله و پوسته تولید می شودمعایب آن ساختار پیچیده و هزینه بالا است.

مبادله گرما در لوله U
در یک مبادله گرما لوله U، هر لوله به شکل U خم می شود و هر دو سر آن بر روی یک ورق لوله ثابت می شوند. هر لوله می تواند به طور آزاد گسترش یابد و انقباض یابد،در نتیجه مشکل جبران گرما حل می شود.. گذر لوله حداقل دو گذر است ، بسته لوله می تواند برای تمیز کردن کشیده شود و لوله می تواند آزادانه گسترش یابد. معایب آن این است که تمیز کردن دیواره داخلی لوله دشوار است ،جايگزين کردن لوله سخته، و تعداد کمی لوله در صفحه لوله قرار دارد. مزایای آن ساختار ساده، وزن سبک و مناسب برای شرایط دمای بالا و فشار بالا است.به منظور افزایش سرعت جریان مایع لایه، تعداد معینی از بافل های عمودی به بسته لوله اغلب در پوسته نصب می شوند.باز کننده می تواند نه تنها جلوگیری از جریان کوتاه مایع و افزایش سرعت جریان مایع، اما همچنین باعث می شود که مایع چندین بار با توجه به مسیر مشخص شده از طریق بسته لوله عبور کند و درجه آشفتگی را به شدت افزایش دهد.
بافلهای رایج گرد و شکل دیسک هستند و اولین مورد بیشتر مورد استفاده قرار می گیرد.

انتخاب تجهیزات

پارامترهای اساسی مبادله گرما شیل و لوله
